案例實操丨保護定值智能校核方法
發布時間：2024/03/28武漢市豪邁電力自動化技術有限責任公司

測試設備： BDZ-60 保護定值智能校核裝置

保護裝置： PCS-9611 線路保護裝置

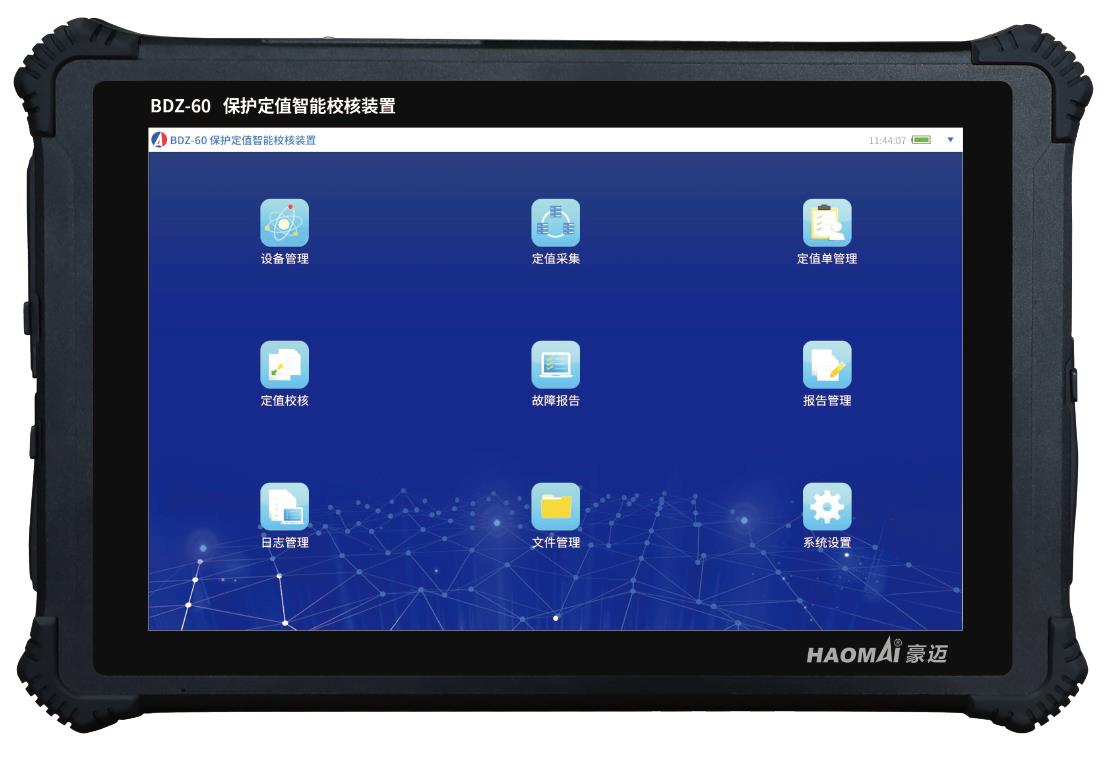

△ BDZ-60 保護定值智能校核裝置


10kV配網運維是電網日常維護中比較繁瑣的工作，定值的查看和比對非常重要，配網保護裝置屏幕較小，現場查看定值比較耗時耗力。 BDZ-60 保護定值智能校核裝置針對變電站保護裝置的日常運維而開發，能夠進行定值抓包和定值比對，從打印口讀取定值，避開了交換機接入外網設備帶來的作業風險，大幅提高了配網定值校核工作效率。

試驗接線：

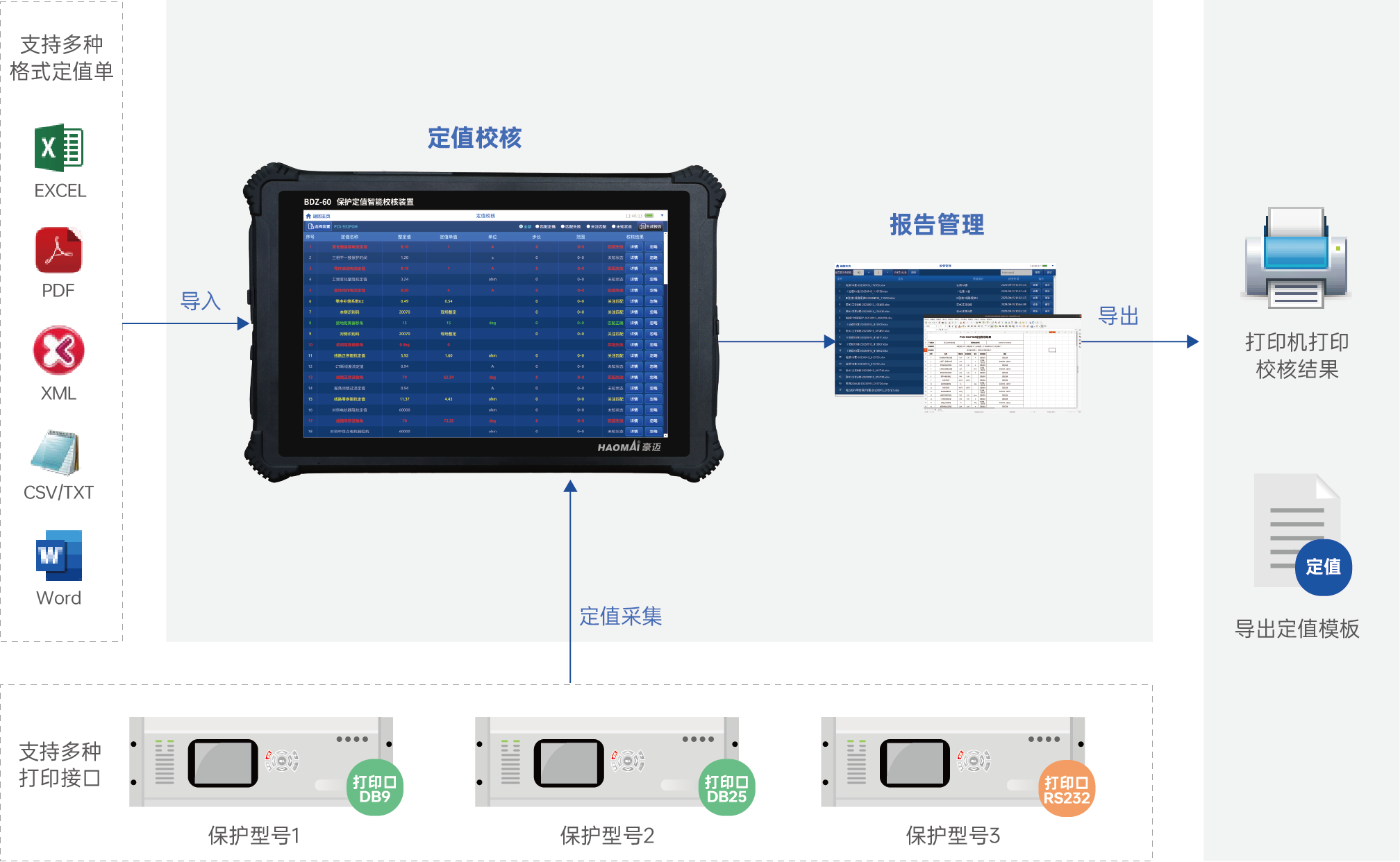

BDZ-60 配有打印口串口接線，變電站站內配有打印機保護，可直接接到保護到打印機的串口線上。 大多情況下配網運維中沒有打印機配置，此時需要將串口線直接接到保護裝置端子排的打印出口處。

參數配置：

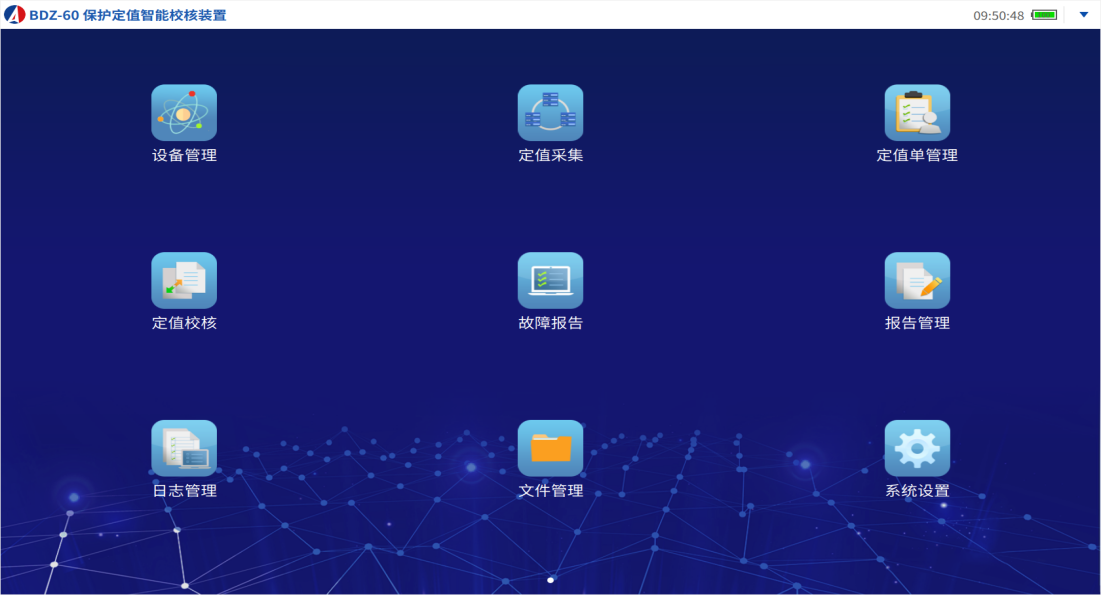

1、在定值管理界面創建變電站名稱和新增間隔。

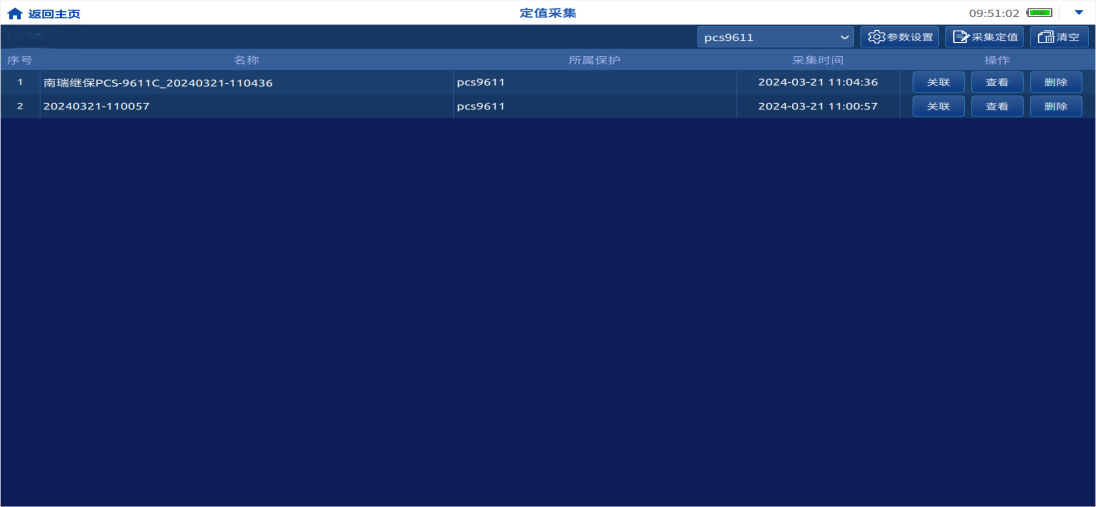

2、在定值采集界面選擇新建的變電站和間隔，在參數設置里設置打印波特率，點擊采集定值即可讀取保護裝置定值清單。

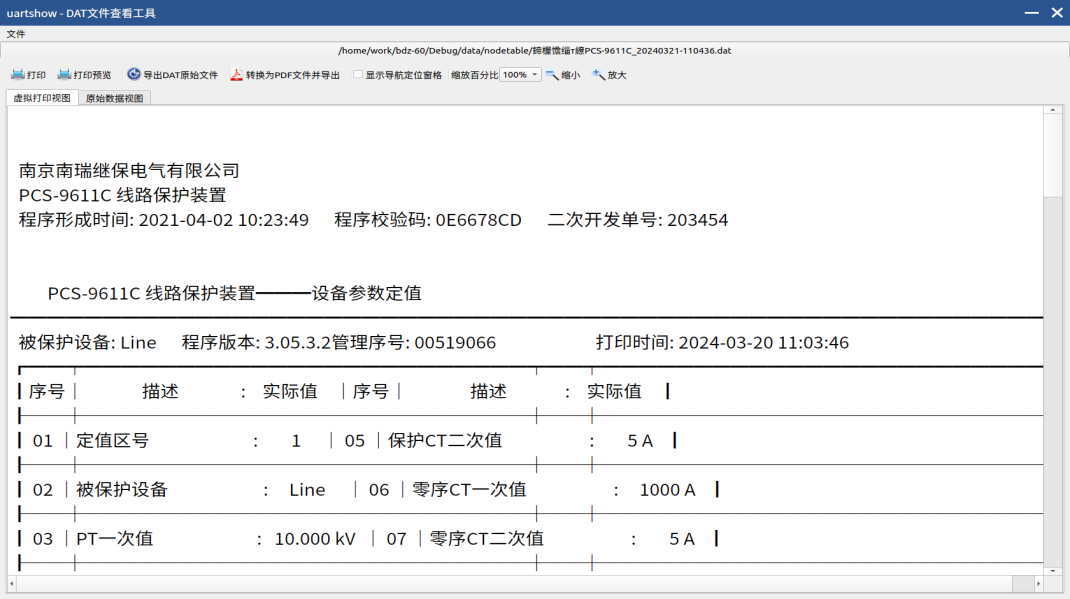

3、點擊定值單管理界面，可以查看剛才抓到的定值清單，然后導入到定值校核。

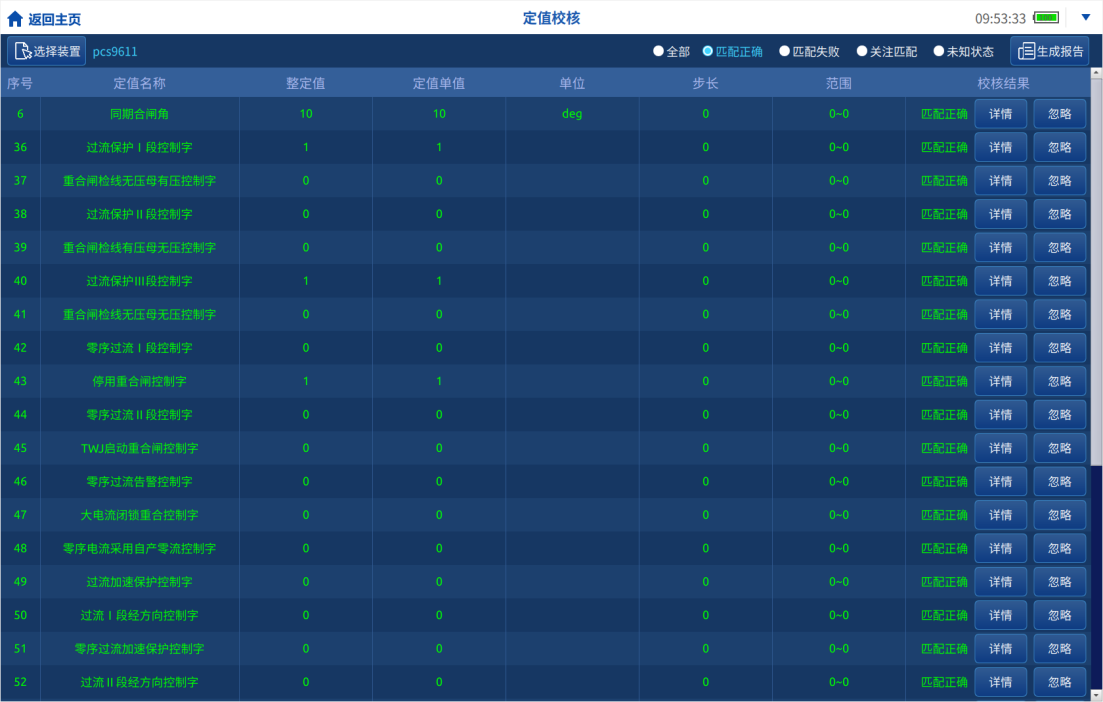

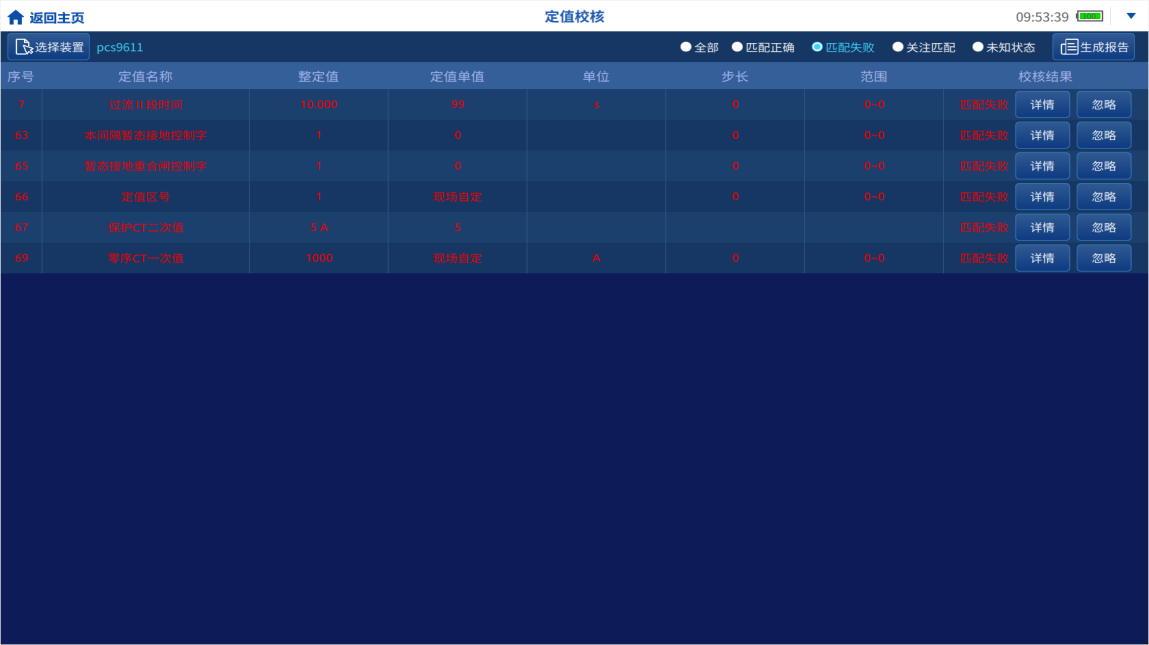

4、試驗結果可直觀查看整定值和定值單的實際定值是否一致，綠色表示合格，紅色表示定值單和保護裝置整定不一致。
此次使用BDZ-60 保護定值智能校核裝置進行定值校核，大幅減少了運維工作量和工作時間，抓取定值準確可靠，結果對比簡單明了，操作簡單方便，受到現場運維人員高度好評。
